Моделирование бизнес-процессов в дипломной работе: нотации и инструменты

Нужна помощь с дипломом?
Telegram: @Diplomit | WhatsApp: +7 (987) 915-99-32 | Email: admin@diplom-it.ru
Оформите заказ онлайн: Заказать дипломную работу

Введение: Сложности моделирования бизнес-процессов в дипломной работе

Моделирование бизнес-процессов — это ключевой этап в разработке автоматизированных информационных систем, который часто вызывает серьезные затруднения у студентов при написании дипломной работы. Многие сталкиваются с проблемой: как правильно представить сложные бизнес-процессы в виде наглядных моделей, соответствующих требованиям научного руководителя и стандартам вуза? Неправильное моделирование может привести к ошибкам в проектировании системы, что сделает весь дипломный проект теоретически слабым и непрактичным.

Студенты часто теряются в многообразии существующих нотаций и инструментов для моделирования, не зная, какие из них наиболее подходят для их конкретной темы. Кроме того, необходимо учесть специфические требования вашего вуза, что может значительно отличаться от общепринятых стандартов. Многие студенты сосредоточены только на технической реализации, забывая про важность правильного моделирования бизнес-процессов, что приводит к снижению оценки на защите.

В этой статье мы подробно рассмотрим основные нотации и инструменты для моделирования бизнес-процессов в дипломной работе, дадим рекомендации по выбору подходящего метода и покажем, как избежать типичных ошибок. Если вы хотите узнать больше о структуре дипломной работы, рекомендуем ознакомиться с нашим полным руководством по написанию дипломной работы, где подробно расписаны общие требования ко всем разделам ВКР.

Эта статья является второй в цикле материалов по автоматизации бизнес-процессов. В предыдущей статье "Дипломная работа по автоматизации бизнес-процессов: руководство 2025/2026" мы рассмотрели общие этапы создания дипломного проекта по автоматизации. Теперь углубимся в один из самых важных аспектов — моделирование бизнес-процессов.

Основные нотации для моделирования бизнес-процессов

Нужна срочная помощь по моделированию бизнес-процессов? Получите бесплатную консультацию и расчет стоимости за 15 минут!

Выбор нотации для моделирования бизнес-процессов — критически важный этап, который определяет дальнейшее развитие вашего дипломного проекта. Давайте рассмотрим основные нотации, которые рекомендуется использовать в дипломных работах.

BPMN (Business Process Model and Notation)

BPMN — это современная и наиболее популярная нотация для моделирования бизнес-процессов. Ее ключевые преимущества:

• Универсальность — подходит для моделирования процессов любой сложности
• Визуальная выразительность — понятные графические элементы
• Стандартизация — официальный стандарт OMG (Object Management Group)
• Поддержка инструментами — большинство BPMS поддерживают BPMN

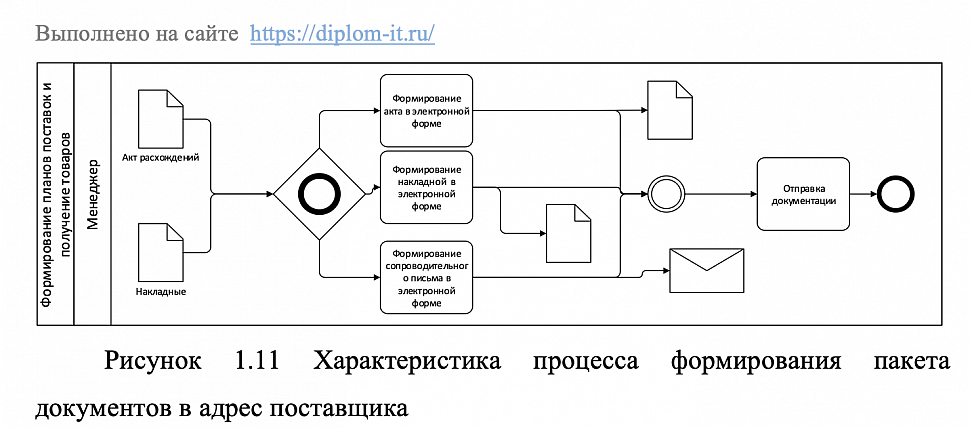

В дипломной работе по моделированию бизнес-процессов BPMN особенно полезна при создании моделей "как есть" (AS-IS) и "как должно быть" (TO-BE). Например, при моделировании процессов управления IT-активами по ITIL важно показать, как текущие процессы могут быть оптимизированы с помощью BPMN. Подробнее об этом вы можете узнать из статьи "Характеристика процессов управления IT-активами по ITIL для аналитического раздела".

IDEF0 (Integration Definition for Function Modeling)

IDEF0 — методология функционального моделирования, разработанная для описания процессов на высоком уровне абстракции. Основные особенности:

• Фокус на функциях и их взаимодействии
• Четкое разделение входов, выходов, управляющих воздействий и механизмов
• Иерархическая структура моделей
• Подходит для первичного анализа бизнес-процессов

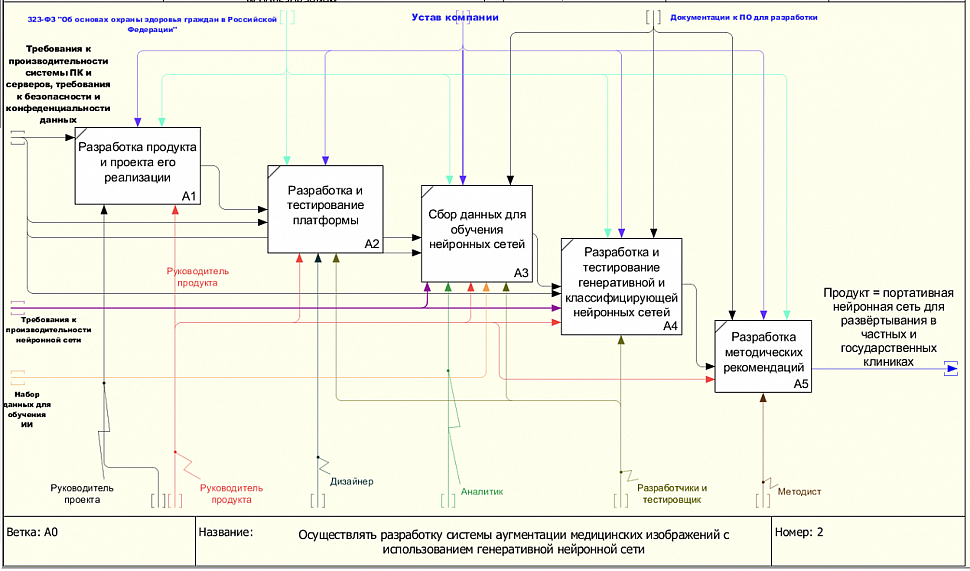

В дипломной работе IDEF0 особенно эффективен на этапе анализа предметной области, когда необходимо понять основные функции системы и их взаимосвязи. Например, при моделировании процессов предприятия для проекта автоматизации важно показать, как функции взаимодействуют между собой и с внешней средой. Подробнее об этом в статье "Характеристика бизнес-процессов предприятия для проекта автоматизации".

Почему 150+ студентов выбрали нас в 2025 году

• Оформление по всем требованиям вашего вуза (мы изучаем 30+ методичек ежегодно)
• Поддержка до защиты включена в стоимость
• Доработки без ограничения сроков
• Гарантия уникальности 90%+ по системе "Антиплагиат.ВУЗ"

Сравнение популярных нотаций моделирования

Для успешной дипломной работы необходимо не только знать различные нотации, но и уметь их сравнивать и выбирать наиболее подходящую для конкретного проекта.

BPMN vs IDEF0

Давайте рассмотрим сравнительную таблицу основных нотаций:

При выборе нотации для дипломной работы важно учитывать специфику вашего проекта. Например, если вы моделируете процессы документооборота, BPMN будет предпочтительнее благодаря своей выразительности и поддержке инструментами. Подробнее об этом вы можете прочитать в статье "Характеристика бизнес-процессов документооборота для аналитического раздела ВКР".

Когда использовать UML Activity Diagrams

UML Activity Diagrams — это альтернатива BPMN, особенно полезная в контексте объектно-ориентированного проектирования. В дипломной работе UML Activity Diagrams рекомендуется использовать:

• Когда проект тесно связан с объектно-ориентированным программированием
• При необходимости интеграции моделей бизнес-процессов с диаграммами классов
• Если вуз требует использования UML в качестве основной нотации

Одним из ключевых моментов является описание особенностей моделирования бизнес-процессов, что должно быть отражено в пояснительной записке. Также необходимо сформулировать и пояснить основные понятия, используемые при моделировании: бизнес-процесс, нотация, модель, автоматизация и т.д. Подробнее об этом вы можете узнать из материалов по автоматизированным информационным системам.

Важно! Как оформить моделирование бизнес-процессов в дипломной работе

При оформлении раздела моделирования бизнес-процессов в дипломной работе не ограничивайтесь просто изображением диаграмм. Важно показать процесс: выбор нотации, создание моделей AS-IS и TO-BE, анализ различий и обоснование внесенных изменений. Приведите конкретные показатели эффективности до и после оптимизации. Это продемонстрирует ваше глубокое понимание предмета и увеличит шансы на успешную защиту.

Инструменты для моделирования бизнес-процессов

Выбор инструментов для моделирования бизнес-процессов — важный аспект, который необходимо обосновать в дипломной работе. Вот наиболее подходящие варианты для студентов.

Специализированные инструменты моделирования

Для создания профессиональных моделей бизнес-процессов рекомендуются следующие инструменты:

• Camunda Modeler: Бесплатный инструмент для создания BPMN-диаграмм с возможностью прямой интеграции с движком выполнения
• Lucidchart: Онлайн-редактор с поддержкой BPMN, IDEF0 и UML, удобный для совместной работы
• Bizagi Modeler: Мощный инструмент с бесплатной версией для моделирования BPMN
• Microsoft Visio: Классический инструмент для создания диаграмм различных типов

В дипломной работе необходимо не только показать использование инструмента, но и описать его функциональность, преимущества и обосновать выбор именно этого инструмента для вашего проекта. Например, при моделировании процессов для планирования внедрения информационных систем важно показать, как выбранный инструмент помог в анализе и проектировании. Подробнее об этом вы можете узнать из статьи "Характеристика бизнес-процессов для планирования внедрения ИС".

Интеграция с системами автоматизации

Одним из ключевых преимуществ современных инструментов моделирования является их интеграция с системами автоматизации. В дипломной работе важно показать:

• Как модель бизнес-процесса может быть преобразована в исполняемый процесс
• Какие компоненты системы автоматизации соответствуют элементам модели
• Как происходит мониторинг и анализ выполнения процессов на основе модели

Хорошим примером может служить интеграция BPMN-моделей с системами управления бизнес-процессами (BPMS), где модель не только описывает процесс, но и непосредственно управляет его выполнением. Это особенно важно при автоматизации процессов в крупных организациях, где требуется высокая степень контроля и гибкости.

Практические рекомендации по моделированию бизнес-процессов в дипломном проекте

1. Начните с четкого определения границ моделируемого процесса и его целей.

2. Выберите подходящую нотацию, исходя из сложности процесса и требований к автоматизации.

3. Создайте сначала упрощенную модель, а затем постепенно добавляйте детали.

4. Используйте стандартные элементы нотации, избегая самопальных обозначений.

5. Документируйте каждую модель, добавляя пояснения к ключевым элементам.

6. Проведите валидацию моделей с экспертами в предметной области. Подробнее об этом в статье "Автоматизация складского учета: дипломный проект".

Методологии моделирования бизнес-процессов

Для успешного моделирования бизнес-процессов в дипломной работе необходимо использовать проверенные методологии, которые обеспечат системный подход к анализу и проектированию.

Методология ARIS (Architecture of Integrated Information Systems)

ARIS — это комплексная методология моделирования, которая рассматривает бизнес-процессы с нескольких точек зрения:

• Функциональная точка зрения: Что делает организация?
• Организационная точка зрения: Кто выполняет функции?
• Точность зрения данных: Какие данные используются?
• Точность зрения времени: Когда и как долго выполняются функции?
• Точность зрения стоимости: Сколько это стоит?

В дипломной работе методология ARIS особенно полезна при комплексном анализе бизнес-процессов, так как позволяет учесть все аспекты процесса. Например, при моделировании процессов отдела продаж важно показать не только последовательность действий, но и ответственных лиц, используемые данные, временные рамки и стоимость операций.

Методология SCOR (Supply Chain Operations Reference)

SCOR — специализированная методология для моделирования процессов цепочки поставок. Она включает пять основных процессов:

• Plan: Планирование всех операций
• Source: Закупка и получение материалов
• Make: Производство продукции
• Deliver: Доставка продукции клиентам
• Return: Управление возвратами

Эта методология особенно актуальна для дипломных работ, связанных с автоматизацией логистических процессов, складского учета или управления цепочками поставок. Она позволяет стандартизировать описание процессов и использовать общепринятые метрики для оценки эффективности.

Типичные ошибки студентов при моделировании бизнес-процессов

Наши эксперты, помогающие студентам с дипломными работами по IT, выделяют несколько наиболее распространенных ошибок, которые допускают студенты при моделировании бизнес-процессов как части дипломного проекта.

Излишняя детализация или, наоборот, недостаточная детализация

Многие студенты либо создают чрезмерно детализированные модели, которые становятся непонятными и громоздкими, либо, наоборот, делают модели слишком упрощенными, не отражающими реальную сложность процессов.

Решение: Следуйте принципу "разумной достаточности". Модель должна быть достаточно детальной для понимания процесса, но не настолько сложной, чтобы затруднять чтение. Разбивайте сложные процессы на подпроцессы и используйте механизм декомпозиции.

Использование нескольких нотаций без обоснования

Еще одна частая ошибка — использование разных нотаций для моделирования различных частей одного процесса без объяснения причин такого выбора.

Решение: Выберите одну основную нотацию для всего проекта и обоснуйте этот выбор. Если необходимо использовать дополнительные нотации для отдельных аспектов, четко объясните, почему это необходимо и как нотации взаимодействуют между собой.

Отсутствие связи между моделью и практической реализацией

Некоторые студенты создают красивые модели, но не показывают, как эти модели связаны с практической реализацией системы автоматизации.

Решение: В теоретической части подробно опишите, как элементы модели соответствуют компонентам будущей системы. В практической части покажите, как модель была использована для проектирования и реализации системы.

Практический блок: Реализация моделирования бизнес-процессов в дипломном проекте

Для успешной реализации моделирования бизнес-процессов в дипломном проекте предлагаем следующий пошаговый план:

Шаг 1: Подготовка и сбор информации

Проведите:

• Интервью с экспертами в предметной области
• Анализ существующей документации
• Наблюдение за реальными процессами
• Сбор требований к будущей системе

Создайте глоссарий терминов, используемых в предметной области, чтобы обеспечить единообразие в описании процессов.

Шаг 2: Выбор нотации и инструмента

Определите:

• Сложность и масштаб моделируемых процессов
• Требования к автоматизации
• Наличие инструментальной поддержки
• Требования вашего вуза к оформлению моделей

Создайте сравнительную таблицу возможных вариантов и обоснуйте окончательный выбор.

Шаг 3: Моделирование текущего состояния (AS-IS)

Разработайте:

• Контекстную диаграмму (на высоком уровне)
• Детальные модели основных процессов
• Описание ролей и ответственности
• Анализ временных и стоимостных показателей

Особое внимание стоит уделить определению направленности моделирования, так как это напрямую влияет на выбор нотации и инструментов. Например, моделирование процессов управления IT-активами требует особого внимания к соответствию стандартам ITIL, в то время как моделирование процессов документооборота фокусируется на маршрутизации документов и контроле версий. Подробнее о разработке автоматизированных систем вы можете прочитать в статье "Характеристика процессов управления IT-активами по ITIL для аналитического раздела".

Шаг 4: Моделирование оптимизированного процесса (TO-BE)

Реализуйте:

• Модели оптимизированных процессов с учетом возможностей автоматизации
• Описание изменений и их обоснование
• Расчет ожидаемого эффекта от оптимизации
• Схему интеграции модели с будущей системой автоматизации

Заключение

Моделирование бизнес-процессов — это не просто формальный раздел дипломной работы, а ключевой элемент, определяющий успех всего проекта автоматизации. Правильно выполненный анализ и моделирование бизнес-процессов позволяют выявить узкие места, оптимизировать работу организации и создать действительно эффективную автоматизированную систему.
