Роль Use Case моделирования в автоматизации ИТ-поддержки
Use Case диаграммы служат важнейшим инструментом визуализации функциональных требований в рамках исследования и автоматизации процессов ИТ-поддержки на предприятии. Эти диаграммы позволяют формализовать взаимодействие между пользователями системы и ее функциональными возможностями, что особенно критично для сложных систем управления ИТ-заявками, где важна четкая регламентация процессов и распределение ролей.
Для магистерской диссертации качественно разработанные Use Case диаграммы демонстрируют системный подход к анализу предметной области и служат основой для последующего проектирования базы данных и разработки программных модулей системы управления ИТ-заявками.
Ключевые акторы системы управления ИТ-заявками
Основные роли в процессе управления заявками
В системе управления ИТ-заявками выделяются следующие ключевые акторы:
- Конечный пользователь - сотрудник предприятия, создающий заявки
- Оператор службы поддержки - первичная обработка и классификация заявок
- Технический специалист - решение технических проблем
- Менеджер ИТ-услуг - управление процессами и мониторинг SLA
- Администратор системы - управление пользователями и настройками
- Внешняя система уведомлений - автоматическая рассылка оповещений
Обзорная Use Case диаграмма системы
Комплексная Use Case диаграмма, отражающая основные функциональные возможности системы управления ИТ-заявками:
Детализация прецедентов по ролевой модели
Use Case диаграмма для Конечного пользователя
Конечный пользователь взаимодействует с системой для решения своих ИТ-проблем:
Ключевые прецеденты:
- Создание заявки на обслуживание - регистрация обращения с описанием проблемы
- Отслеживание статуса заявки - мониторинг прогресса решения проблемы
- Добавление информации к заявке - предоставление дополнительных деталей
- Просмотр истории обращений - доступ к архивным заявкам
- Оценка качества обслуживания - фиeedback по решенным заявкам
Use Case диаграмма для Оператора службы поддержки
Оператор обеспечивает первичную обработку входящих заявок:

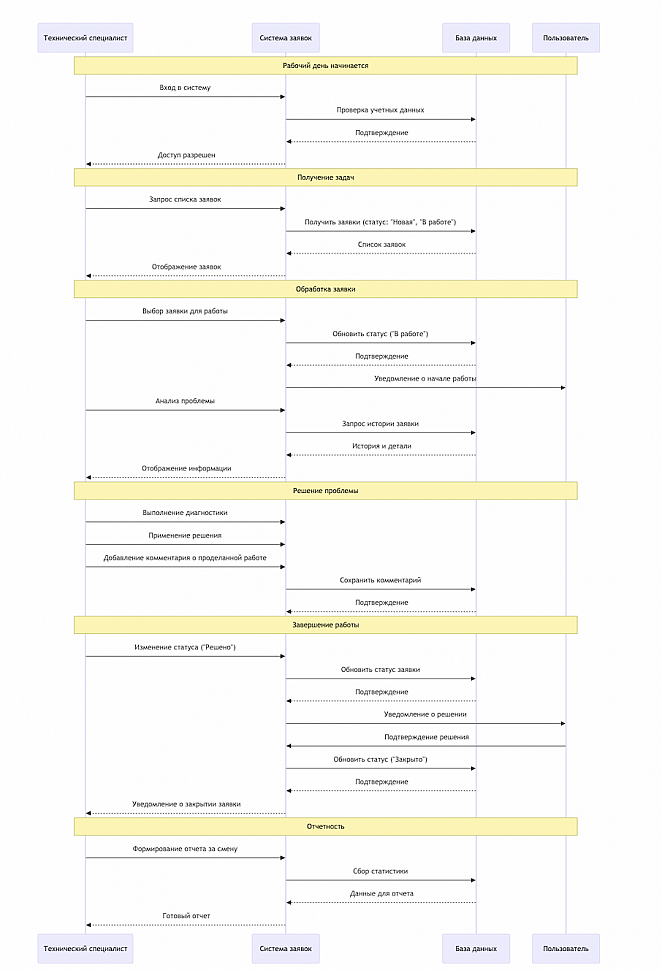

Use Case диаграмма для Технического специалиста
Технический специалист занимается решением сложных инцидентов:

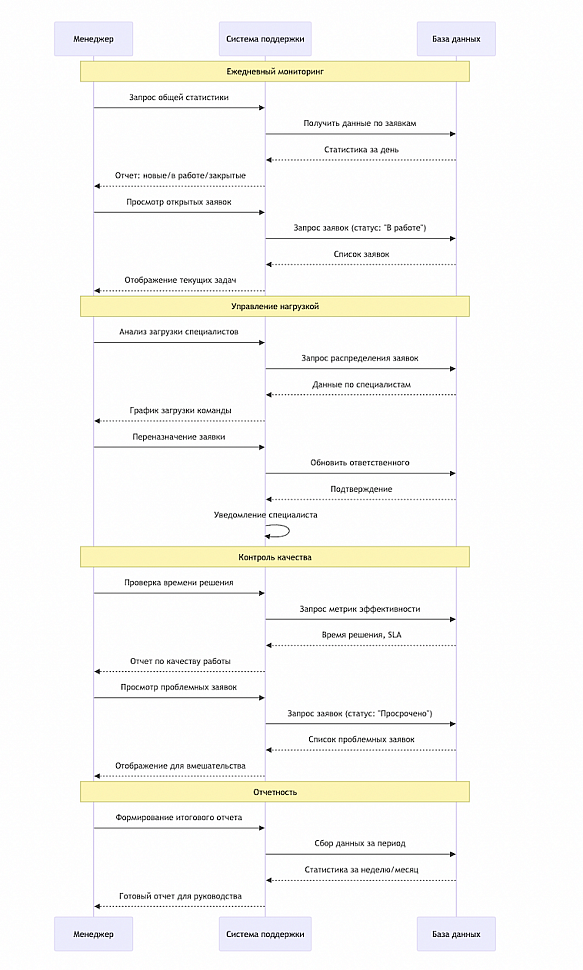

Use Case диаграмма для Менеджера ИТ-услуг
Менеджер осуществляет контроль и управление процессами поддержки:
Процессные Use Case диаграммы

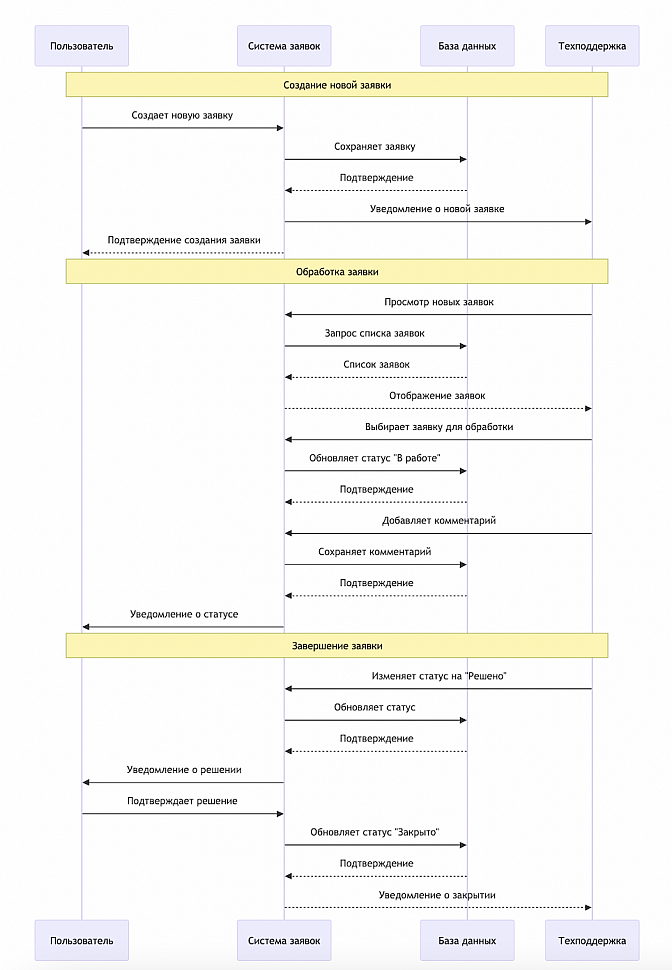

Диаграмма процесса управления инцидентами
Детализация процесса обработки инцидентов от создания до закрытия:
Диаграмма процесса управления проблемами
Процесс анализа и решения системных проблем:
Детальное описание ключевых прецедентов
Прецедент "Создание заявки на обслуживание"
Основной поток событий:
- Пользователь аутентифицируется в системе
- Выбирает опцию "Создать заявку"
- Заполняет форму с описанием проблемы
- Выбирает категорию и критичность заявки
- Прикрепляет дополнительные материалы (скриншоты, файлы)
- Подтверждает создание заявки
- Система присваивает номер и уведомляет службу поддержки
Прецедент "Эскалация заявки"
Основной поток событий:
- Специалист идентифицирует необходимость эскалации
- Определяет причину эскалации и целевого исполнителя
- Формирует запрос на эскалацию с обоснованием
- Система уведомляет нового исполнителя
- Обновляет статус и приоритет заявки
- Фиксирует время эскалации для метрик SLA
Интеграция с процессами ITIL
Соответствие практикам ITIL
Use Case диаграммы системы управления ИТ-заявками должны отражать ключевые процессы ITIL:
- Управление инцидентами
- Управление проблемами
- Управление изменениями
- Управление уровнями обслуживания
- Управление конфигурациями
Связь с другими процессами предприятия
На основе анализа бизнес-процессов ИТ-отдела предприятия можно выявить точки интеграции с управлением проектами, бюджетированием и стратегическим планированием.
Best Practices разработки Use Case диаграмм
Методические рекомендации
- Используйте стандартную нотацию UML 2.x
- Соблюдайте принцип "одна диаграмма - одна цель"
- Применяйте отношения include и extend для повторного использования
- Используйте пакеты для группировки связанных прецедентов
- Документируйте альтернативные потоки для каждого прецедента
Типичные ошибки и их избежание
- Перегрузка диаграмм - разделяйте сложные диаграммы на несколько уровней
- Нечеткие формулировки - используйте глаголы действия в названиях прецедентов
- Отсутствие границ системы - четко определяйте, что входит в систему
- Смешение уровней абстракции - разделяйте бизнес-прецеденты и технические функции
Практическое применение в магистерской диссертации
Включение в аналитический раздел
Для успешной защиты ВКР рекомендуется представить:
- Обзорные Use Case диаграммы всей системы
- Детализированные диаграммы для ключевых процессов
- Текстовые описания основных и альтернативных потоков
- Матрицу трассировки требований от прецедентов к функциям системы
- Обоснование выбранных акторов и прецедентов
Связь с проектными артефактами
Use Case диаграммы служат основой для разработки диаграмм последовательности, диаграмм классов и проектирования пользовательского интерфейса системы.
Сравнительный анализ с другими подходами
Отличия от систем технической поддержки
Система управления ИТ-заявками отличается от обычной техподдержки более широким охватом процессов, включая управление услугами, активами и изменениями, что отражается в более сложной структуре Use Case диаграмм.
Интеграция с системами управления услугами
Как показано в обзоре технологий для разработки системы управления ИТ-сервисами, современные подходы требуют учета взаимосвязей между различными процессами управления ИТ-услугами.
Заключение
Use Case диаграммы для системы управления ИТ-заявками являются essential инструментом формализации функциональных требований и демонстрации системного подхода к автоматизации процессов ИТ-поддержки. Качественно разработанные диаграммы не только служат основой для проектирования и реализации системы, но и убедительно демонстрируют глубину понимания предметной области в магистерской диссертации.
Представленные в статье подходы к моделированию Use Case диаграмм, примеры и рекомендации позволяют эффективно интегрировать этот мощный инструмент визуального моделирования в структуру научного исследования, обеспечивая его соответствие как академическим требованиям, так и практическим нуждам автоматизации ИТ-процессов на современном предприятии.
