Введение

Use Case диаграммы представляют собой фундаментальный инструмент визуального моделирования в UML, который играет критически важную роль в рамках исследования и разработки информационной системы приема и анализа заявок технической поддержки. Эти диаграммы позволяют наглядно представить взаимодействие между пользователями системы (акторами) и ее функциональными возможностями (прецедентами), что является essential для корректного проектирования архитектуры и интерфейсов системы.

Для магистерской диссертации по прикладной информатике качественно разработанные Use Case диаграммы служат доказательством глубокого понимания предметной области и демонстрируют способность студента к системному анализу. Они непосредственно используются в аналитическом разделе ВКР для формализации требований к системе и служат основой для последующего проектирования базы данных и разработки программных модулей.

Основы Use Case моделирования для систем техподдержки

Ключевые понятия и элементы UML

Use Case диаграммы строятся на основе трех основных элементов:

  • Акторы (Actors) - роли, которые взаимодействуют с системой
  • Прецеденты (Use Cases) - отдельные функции системы
  • Взаимосвязи (Relationships) - связи между акторами и прецедентами

В контексте системы приема заявок технической поддержки ключевыми акторами являются:

  • Клиент - пользователь, создающий заявки
  • Сотрудник техподдержки - обрабатывающий заявки
  • Администратор - управляющий системой
  • Внешняя система уведомлений - отправляющая оповещения

Общая Use Case диаграмма системы

Ниже представлена общая Use Case диаграмма, охватывающая основные функции системы приема заявок:

flowchart TD
    subgraph A [Акторы системы]
        A1[Клиент]
        A2[Сотрудник техподдержки]
        A3[Администратор системы]
        A4[Система уведомлений]
    end
    subgraph UC [Прецеденты системы]
        B1[Создание заявки]
        B2[Просмотр статуса заявки]
        B3[Добавление комментария]
        B4[Прикрепление файлов]
        B5[Поиск заявок]
        B6[Изменение статуса заявки]
        B7[Назначение исполнителя]
        B8[Генерация отчетов]
        B9[Управление пользователями]
        B10[Отправка уведомлений]
    end
    A1 --> B1
    A1 --> B2
    A1 --> B3
    A1 --> B4
    A2 --> B2
    A2 --> B3
    A2 --> B5
    A2 --> B6
    A2 --> B7
    A3 --> B5
    A3 --> B8
    A3 --> B9
    A4 --> B10
    B1 -.-> B10
    B6 -.-> B10
    B7 -.-> B10

Детализация прецедентов по акторам

Use Case диаграмма для Клиента

Клиент является основным актором системы, который инициирует создание заявок и отслеживает их статус:

flowchart LR
    A[Клиент] --> UC1[Создание заявки]
    A --> UC2[Просмотр статуса заявки]
    A --> UC3[Добавление комментария]
    A --> UC4[Прикрепление файлов]
    A --> UC5[Поиск своих заявок]
    UC1 --> UC4
    UC2 --> UC3

Описание ключевых прецедентов для Клиента:

  • Создание заявки: Клиент заполняет форму с описанием проблемы, выбирает категорию и приоритет
  • Просмотр статуса заявки: Отображение текущего статуса обработки и истории изменений
  • Добавление комментария: Возможность уточнить детали проблемы после создания заявки
  • Прикрепление файлов: Добавление скриншотов, логов ошибок и других вспомогательных материалов

Use Case диаграмма для Сотрудника техподдержки

Сотрудник техподдержки обрабатывает поступающие заявки и взаимодействует с клиентами:

flowchart TB
    A[Сотрудник техподдержки] --> UC1[Просмотр новых заявок]
    A --> UC2[Изменение статуса заявки]
    A --> UC3[Назначение исполнителя]
    A --> UC4[Добавление комментария]
    A --> UC5[Поиск заявок]
    A --> UC6[Просмотр истории заявки]
    UC1 --> UC2
    UC1 --> UC3
    UC2 --> UC4
    UC5 --> UC6


Use Case диаграмма для Администратора

Администратор управляет системой и пользователями, а также анализирует эффективность работы:

flowchart BT
    A[Администратор системы] --> UC1[Управление пользователями]
    A --> UC2[Настройка категорий заявок]
    A --> UC3[Генерация отчетов]
    A --> UC4[Мониторинг метрик SLA]
    A --> UC5[Управление правами доступа]
    UC1 --> UC5
    UC3 --> UC4

Детальное описание ключевых прецедентов

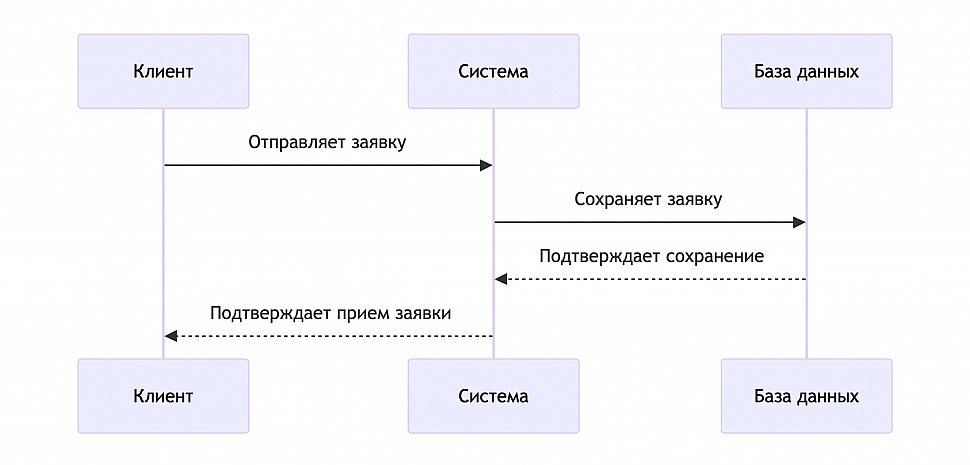

Прецедент "Создание заявки"

Основной поток:

  1. Клиент выбирает опцию "Создать заявку"
  2. Система отображает форму создания заявки
  3. Клиент заполняет обязательные поля: заголовок, описание проблемы
  4. Клиент выбирает категорию проблемы из справочника
  5. Клиент устанавливает приоритет заявки
  6. Клиент прикрепляет файлы (опционально)
  7. Система валидирует введенные данные
  8. Система сохраняет заявку и присваивает уникальный номер
  9. Система отправляет уведомление сотрудникам техподдержки

Прецедент "Обработка заявки сотрудником"

Основной поток:

  1. Сотрудник просматривает очередь новых заявок
  2. Сотрудник выбирает заявку для обработки
  3. Система отображает детальную информацию о заявке
  4. Сотрудник изменяет статус на "В работе"
  5. Сотрудник анализирует проблему и ищет решение
  6. Сотрудник добавляет комментарии о ходе решения
  7. При необходимости сотрудник запрашивает дополнительную информацию у клиента
  8. После решения проблемы сотрудник изменяет статус на "Решена"

Best Practices разработки Use Case диаграмм

Рекомендации по именованию

  • Используйте глаголы в настоящем времени для названий прецедентов
  • Давайте понятные и описательные имена акторам
  • Избегайте технических терминов в названиях прецедентов

Структурирование диаграмм

  • Разделяйте сложные диаграммы на несколько уровней детализации
  • Используйте связи include и extend для повторного использования функциональности
  • Группируйте связанные прецеденты с помощью пакетов

Интеграция с другими артефактами разработки

Связь с техническими требованиями

Use Case диаграммы служат основой для формирования технических требований к системе. На основе характеристики бизнес-процессов отдела техподдержки разрабатываются конкретные сценарии использования, которые затем трансформируются в функциональные требования.

Взаимосвязь с проектированием базы данных

Каждый прецедент Use Case диаграммы требует определенных данных для своей реализации. Например, прецедент "Создание заявки" непосредственно связан с таблицами заявок, пользователей и категорий в проектировании базы данных для системы приема заявок.

Сравнительный анализ с другими системами

Подход к моделированию Use Cases для систем техподдержки имеет много общего с другими корпоративными системами. Например, аналогичные принципы применяются при разработке Use Case диаграмм для системы управления ИТ-заявками и CRM-систем, где также важны процессы взаимодействия с клиентами и управления запросами.

Типичные ошибки и рекомендации для магистерской диссертации

Распространенные ошибки

  • Перегрузка диаграмм - включение слишком большого количества прецедентов на одной диаграмме
  • Нечеткие границы системы - отсутствие ясного определения, что находится внутри и вне системы
  • Техническая детализация - включение технических деталей вместо бизнес-функциональности

Рекомендации для ВКР

  • Включите в диссертацию 2-3 уровня детализации Use Case диаграмм
  • Подкрепите каждую диаграмму текстовым описанием основных потоков
  • Продемонстрируйте связь Use Cases с другими диаграммами UML (последовательностей, активностей)
  • Обоснуйте выбор акторов и прецедентов на основе анализа предметной области

Заключение

Use Case диаграммы являются незаменимым инструментом в арсенале магистранта прикладной информатики, работающего над диссертацией в области систем техподдержки. Они обеспечивают четкое понимание функциональных требований к системе, служат мостом между бизнес-потребностями и технической реализацией, а также демонстрируют системный подход к проектированию программного обеспечения.

Представленные в статье примеры и рекомендации позволяют эффективно интегрировать Use Case моделирование в структуру магистерской диссертации, обеспечивая соответствие академическим требованиям и практическую ценность исследования. Качественно разработанные диаграммы значительно усиливают аналитический раздел ВКР и служат основой для последующих этапов проектирования и реализации системы.

Для полного понимания контекста рекомендуем ознакомиться с основной статьей: Исследование и разработка информационной системы приема и анализа заявок технической поддержки.

Также предлагаем ознакомиться с полным перечнем Темы магистерских диссертаций Синергия с подробным руководством по написанию для выбора наиболее подходящей темы и методики исследования.
